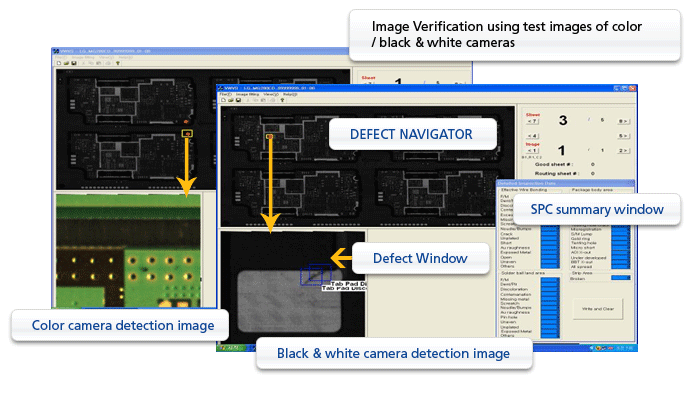

HDI/MLB Home > 製品のご紹介 > HDI/MLB AVIS-3600 AFVI for Memory module PCB Build-up PCB Automotive PCB. カラー/白黒カメラを利用した複合検査で未検出・過検出の最適化 一般特長 項目 スペック ビジョン部 種類 台数 解像度 最小検出不良 検査領域 黒白カメラ 12K ラインスキャン 2台 13um/pixel 40um Metal 表面 カラーカメラ 7.4K ラインスキャ 2台 21um/pixel 60um SR 表面 Lighting Hybrid lighting 検査製品 種類: Memory module, Build-up PCB, その他 HDI PCB Size: (W)80～200mm, (L)80～300mm, (T)0.7mm～2.0mm 表面処理: OSP, Soft Au, Hard Au, HAL, TiN, Selective OSP 生産性(Build Up 基準) (W)80～150mm x (L)180mm: 4.0秒～4.5秒 (W)80～150mm x (L)225mm: 4.5秒～5.0秒 (W)80～150mm x (L)300mm: 5.0秒～5.5秒 1回スキャン (W)151～200mm x (L)225mm: 7.0秒～7.5秒 (W)151～200mm x (L)300mm: 8.0秒～8.5秒 2回分割スキャン size (W)2,465 x (D)1,560 x (H)1,900mm, Weight: 2.5ton Hepa filter 含む power AC 220v, single phase, Ampere: 25A~30A, 6~7Kw control PC based motion control air 5kg/cm2, 空圧消費量: 1,200リットル/分 Workflow 主要機能 Item Specification Remarks Camera & boats Dual suction boat. (全4つ、上面検査ボート2つ) 12K 黒白カメラ2台、7.4K カラーカメラ2台 Scan width FOV 150mm @ 21 um resolution-PSR area FOV 150mm @ 13 um resolution-Metal area 分割スキャン可能 Particle control Dust Clean Roller Light control Automatic illumination calibration function Auto focus Auto focus function Teach - Golden board + CAM data 組合方式 - Teach データー共有機能 マスター登録時間 2時間程度所要 Off-line Server Off-line server minimize machine down-time Multiple AFVI can share one teach file Image Verification System
