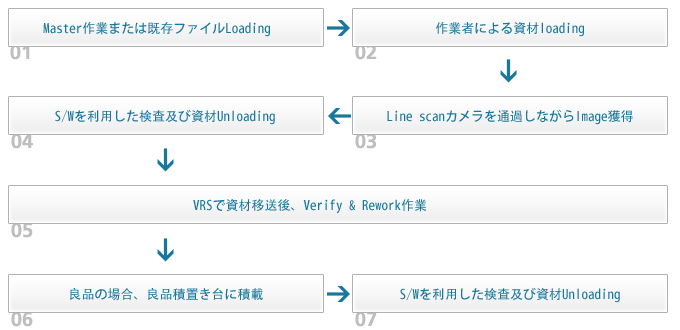

FPCB Home > 製品のご紹介 > FPCB AFI-500 Automatic Vision Inspection System for FPCB 概要 - 本提案装備は Rigid Flexible 資材または Memory moduleの Panel 製品を検査するための半自動設備で、メッキ工程以降のSampling 検査や全数検査をする形の設備である。 - 現在、Memory module 製品の量産設備である AVIS-3600の Vision部をそのまま適用し、Tab Padのメッキに対する量産での検査にそのまま適用 - Tab Padのメッキ部位のみを検査するApplicationであるため、現在 AVIS-3600のVision部からカラーを除いて、黒白のみを適用 - 半自動で、Manual loading / Unloadingを除いた残りの部分は自動的に処理し、 検査以降、検査 Dataを作り、別途のVRSでVerifyを進める方式 適用資材 Memory Module 製品またはRigid Flexible 製品 (Panel Format) 資材 Spec W: 350mm ~ 610mm, L: 350mm ~ 610mm T : 0.3mm ~ 3.0mm 検査用 Camera 12K Line scan CCD 2sets (費用及び効果で最も適切であるものと判断される) 必要な Utility AC220V Single Phase, 50/60Hz, 5Kgf/Cm2Air, 3Kw/H 予想 Dimension (mm) 1,500 (W) X 1,800 (D) X 1,700 (H) (モニター、 Sorter、小物置き台は除く) 詳細 Spec. 1. 本検査装備 (Model名 AFI-500) Part Spec Remarks 検査 Camera - 12K line scan CCD camera 2台 - 12～15um 解像度 * Memory Module 製品郡 - 7um 解像度 *Rigid Flexible 製品郡 Cameraは1台を適用することも可能 Lens Line scan CCD用 75mm lens 照明 Green & Red LED Motor制御 AMC (ATI Motion Control) module モニター 19” LCD Monitor X/Y/Z Table X axis : 700mm Stroke, Ball Screw Type Y axis : 800mm Stroke, Ball Screw Type Z axis : 100mm Stroke, Ball Screw Type each +-5micron accuracy Servo Motor (Mitsubishi) 資材固定方式 Air Suction 方式 2 Verify & Rework 装備 (Model名 VRS-500) Part Spec Remarks Verify用 Camera Color CCD Camera 1set Lens Zoom in & out motorized lens system モーターを利用した倍率調整可能 照明 Green & Red LED Motor制御 AMC (ATI Motion Control) module Verify用モニター 15” NTSC Monitor Color CCDと直接連結 装備モニター 19” LCD Monitor X/Y/Z Table X axis : 700mm Stroke, Ball Screw Type Y axis : 800mm Stroke, Ball Screw Type Z axis : 100mm Stroke, Ball Screw Type each +-5micron accuracy Servo Motor (Mitsubishi) 資材固定方式 Air Suction 方式 その他 Mouse, Std. Keyboard, Keypad, Image Capture B/D 作業プロセス
