MVIS-2600
Automatic Vision Inspection System for FPCB
 |
 概要 |
| - | 本装備は RF strip type またはFlexible typeの Camera moduleを検査するための半自動設備として、一つの装備で、同時に検査、及び検証が可能。 |
| - | 現在、 Camera moduleに対して、困難であった20X Scopeによる検査を最新のマシーンビジョン技術を応用して安定的に検査。 |
| - | 半自動概念として、 Manual loading / Unloadingを除いた部分は装備によって、自動的に処理し、Color CCDを用いた検証も同時に可能。 |
| 適用資材 |
Camera Module 製品, BGA 製品 (Strip Format) |
| 資材Spec |
W: 50mm ~ 100mm, L: 100mm ~ 250mm
T : 0.1mm ~ 0.8mm |
| 検査用 Camera |
12K Line scan CCD 2sets
(費用及び効果から最も適切であると判断) |
| 必要なUtility |
AC220V Single Phase, 50/60Hz, 5Kgf/Cm2Air, 2Kw/H |
| Dimension (mm) |
1,250 (W) X 1,000 (D) X 1,250 (H)
(モニター、Sorter、小物置き台は除く) |
| 詳細 Spec. |
| 1. Imaging Unit |
| Part |
Spec |
Remarks |
| 検査 Camera |
- 12K line scan CCD camera 1台
- 7～8um 解像度 |
Cameraは1台を適用することも可能 |
| Lens |
Line scan CCD用75mm lens |
|
| 照明 |
白色光使用 |
|
| Motor制御 |
AMC (ATI Motion Control) module |
|
| モニター |
19” LCD Monitor |
|
| Verify用モニター |
14” NTSC Monitor |
|
| Verification |
Color cameraを利用したVerify作業 検査後、すぐにVerify作業を進行 |
|
| Part |
Spec |
Remarks |
| X/Y Table |
X axis : 350mm Stroke, Ball Screw Type
Y axis : 150mm Stroke, Ball Screw Type |
each +-2micron accuracy
Servo Motor (Samsung) |
| 資材固定方式 |
Air Suction 方式 |
|
| Others |
作業者の便宜を図るためにBaseを傾けた形
資材置き台及び Sorterを含む
その他マーキング用小品荷台を含む |
|

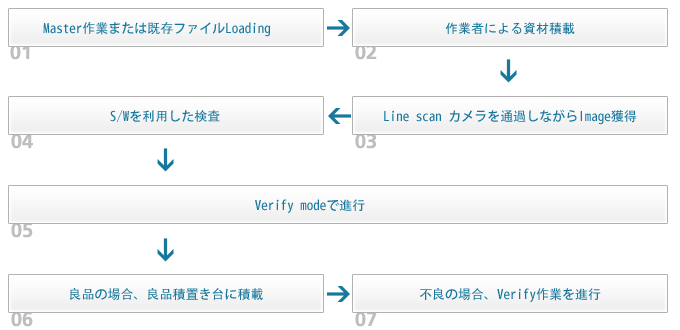

| 作業プロセス |
|
